Mechanické hračky a automatyod vačky k pohybu figury
Brudapo je nezávislý redakční zápisník o dílenské stavbě pohyblivých hraček. Sledujeme cestu, kterou urazí otočení kliky, než se z něj stane kývnutí hlavy, mávnutí křídlem nebo zdvih ruky s kladívkem.
Každý automat je krátký příběh přeložený do dřeva, mosazi a drátu. Aby ten příběh dával smysl, musí spolu souhlasit tvar vačky, délka ojnice, počet zubů na kolech a vůle v ložiscích. Texty na tomto webu popisují jednotlivé díly této skládačky odděleně a pak ukazují, jak se skládají dohromady.
01 — Vačky a zdvihátka
Profil vačky rozhoduje o charakteru pohybu dřív než cokoliv jiného
Vačka je nejjednodušší způsob, jak přeměnit rovnoměrné otáčení hřídele na pohyb, který má vlastní rytmus. Zdvihátko jede po jejím obvodu a kopíruje jeho tvar; co je nakresleno na profilu, to divák uvidí na figuře. Kruhová vačka posazená mimo střed dává měkké, spojité kolébání. Vačka se srdcovým profilem přinutí zdvihátko stoupat pomalu a padat rychle. Ostrý schod na obvodu způsobí trhnutí — někdy je to chyba, jindy přesně ten okamžik, kdy má loutka polekaně nadskočit.
Užitečné je kreslit si profil nejdřív na papír jako závislost zdvihu na úhlu natočení. Dvanáct dílků po třiceti stupních obvykle stačí: pro každý dílek se zapíše požadovaná výška zdvihátka, body se spojí plynulou křivkou a teprve pak se obrys přenese na desku. Tento krok odhalí většinu problémů předem — zejména místa, kde by křivka byla tak strmá, že by zdvihátko ztratilo kontakt s povrchem.
Kontakt zdvihátka s vačkou
Ploché zdvihátko snese jen profily bez konkávních úseků, jinak se hrana zakousne. Zdvihátko s válečkem projede i vydutá místa, ale potřebuje víc místa a vlastní osu. Kulové zakončení je kompromis, který se dobře hodí pro drobné hračky, protože se špatně nezasekne ani při mírném nesouososti. Ať už je zakončení jakékoliv, zdvihátko musí být na vačku přitlačováno: vlastní vahou, pružinou nebo protiváhou. Bez přítlaku mechanismus funguje jen do první rychlejší otáčky.
- Zdvih měřte od nejnižšího bodu profilu, ne od středu hřídele.
- Vodítko zdvihátka udělejte alespoň dvakrát delší, než je jeho průměr, jinak se příčí.
- Mezi hranu vačky a vodítko nechte viditelnou mezeru pro nečistoty a prach.
- Náběh a doběh profilu zaoblte — ostrý přechod se během provozu stejně obrousí.
- Několik vaček na jedné hřídeli posuňte vzájemně o známý úhel a označte si jej.
- Vačku zajistěte proti pootočení kolíkem, nespoléhejte jen na lepený spoj.
02 — Klika a ojnice
Klikový mechanismus dává pohybu plynulost, kterou vačka nedokáže
Zatímco vačka umí libovolnou křivku, klikový mechanismus umí jedinou věc a umí ji velmi hladce: mění otáčení na přímočaré kmitání. Poloměr kliky určuje polovinu celkového zdvihu, délka ojnice určuje, jak symetrický ten pohyb bude. Krátká ojnice vytváří zřetelně nerovnoměrný chod — pohyb tam je rychlejší než pohyb zpět. Dlouhá ojnice se blíží čistému kývání a působí klidně, skoro dýchavě.
Praktické pravidlo z dílny: délka ojnice alespoň trojnásobek poloměru kliky, pokud má být pohyb vyrovnaný. Pod dvojnásobkem začne mechanismus v krajních polohách viditelně škubat a namáhat čepy. U hraček, kde je asymetrie záměrná — pumpující ruka, sekající dřevorubec — se dá krátká ojnice využít jako výrazový prostředek.
Mrtvé polohy
V okamžiku, kdy klika, čep a vedení leží v jedné přímce, nemá síla v ojnici žádné rameno a mechanismus se může zastavit. U ručně poháněné hračky to divák pozná jako místo, kde klika „ztvrdne“. Řešením je setrvačník na hřídeli, druhá klika natočená o devadesát stupňů, nebo lehké vyosení vedení tak, aby k dokonalé přímce nikdy nedošlo.
Klikový mechanismus se také dobře kombinuje: klika pohání hlavní kývání celé scény, zatímco menší vačka na téže hřídeli přidává druhotný detail. Právě tato vrstevnatost odlišuje hračku, která se jen pohybuje, od hračky, která vypadá, že něco dělá.

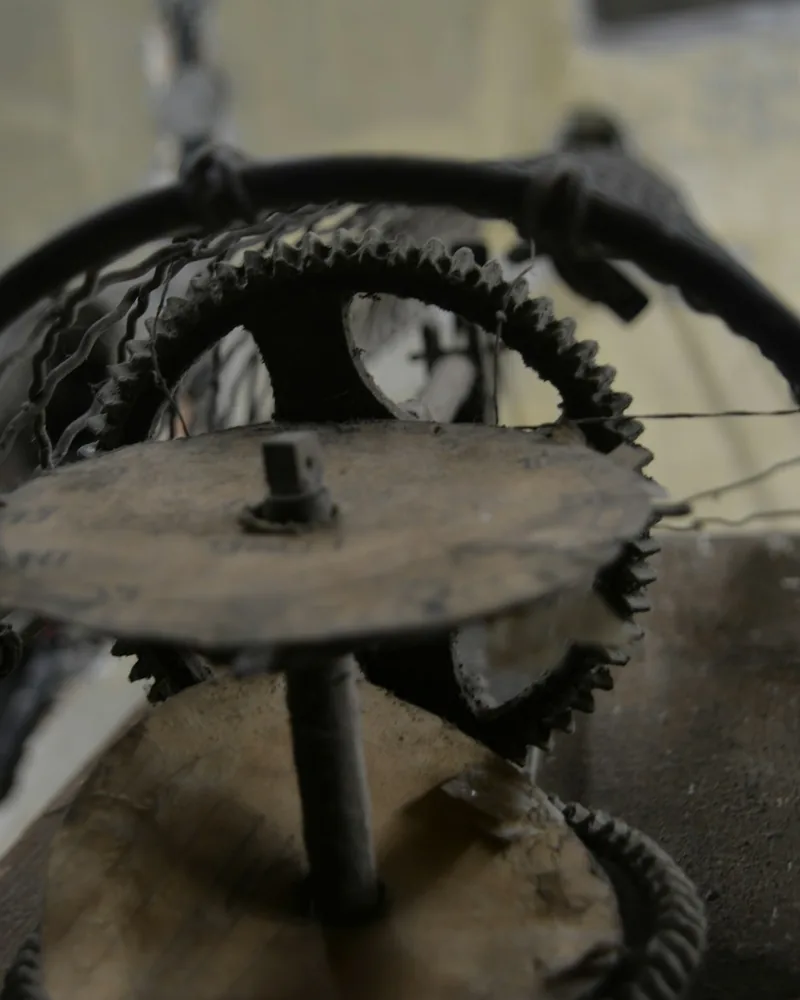

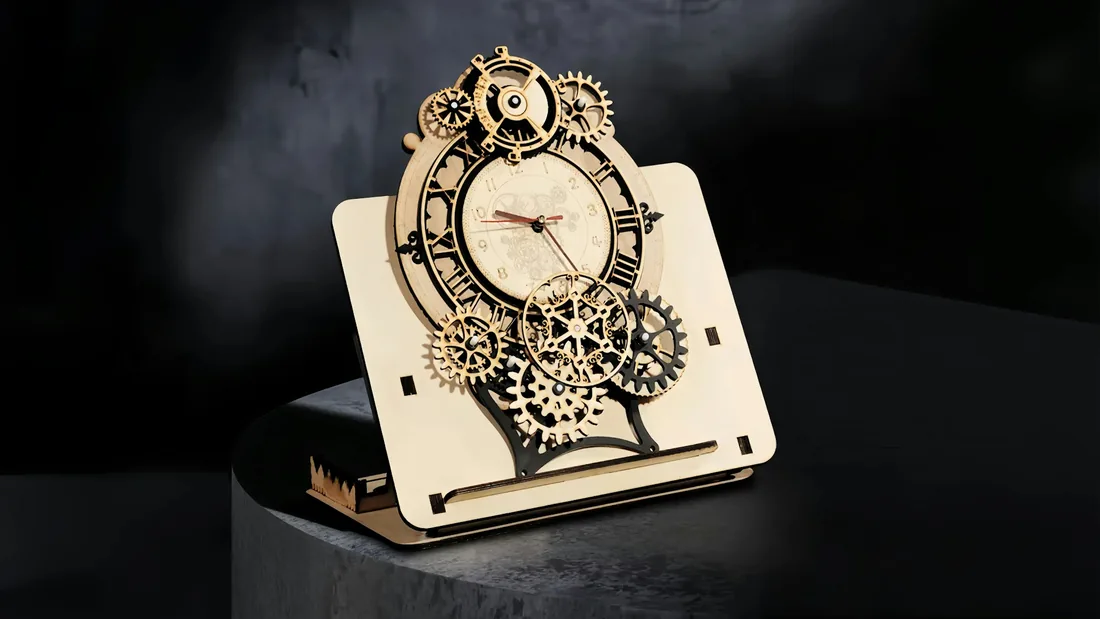

03 — Převody
Ozubená a šneková soukolí: kolik otáček za jedno otočení kliky
Převodový poměr je poměr počtu zubů hnaného a hnacího kola. Kolo s dvaceti zuby poháněné pastorkem s deseti zuby se otáčí poloviční rychlostí a dostane dvojnásobný moment. Toto číslo je nejrychlejší způsob, jak odhadnout, zda scéna poběží příliš zbrkle, nebo naopak tak pomalu, že divák ztratí trpělivost. Pro ruční pohon se u většiny stolních automatů osvědčí konečná rychlost mezi zhruba dvaceti a šedesáti otáčkami hlavní hřídele za minutu.
Při skládání převodů za sebe se poměry násobí. Dvě soukolí 1:2 dají dohromady 1:4. Je dobré si celý řetězec zapsat do jednoho řádku i s počty zubů — při pozdější opravě se tím ušetří hodina počítání. Pokud má být poměr přesně nesoudělný, volí se počty zubů tak, aby neměly společného dělitele; stejná dvojice zubů pak nezapadá do sebe pořád dokola a případná nepřesnost se rozprostře po celém obvodu.
Šnek a šnekové kolo
Šnek dává velký převod do pomala na krátké vzdálenosti: jedna otáčka šneku posune kolo o jediný zub. Vedlejším efektem je samosvornost — kolo obvykle nemůže roztočit šnek zpět, což se hodí u mechanismů, které mají držet polohu. Cenou je vyšší tření a citlivost na správnou osovou vzdálenost. Šnek proto potřebuje pečlivé uložení a mazivo, které nevytéká.
- Osovou vzdálenost počítejte ze součtu roztečných průměrů, ne z vnějších okrajů kol.
- Malému pastorku dejte raději dvanáct zubů než osm — méně zubů znamená hrubší záběr.
- Dřevěná kola snesou menší zatížení, ale odpouštějí nepřesnost lépe než kovová.
- Boky zubů zkoste a lehce zaoblete, aby kola do sebe najížděla bez klepnutí.
- Řetězec převodů začínejte počítat od výstupu, ne od kliky.
- Zapište si směr otáčení každé hřídele; každý záběr jej obrací.
04 — Excentr a maltézský kříž
Pohyb, který se zastavuje
Excentr je v podstatě kruhová vačka: kotouč nasazený mimo osu, obepnutý objímkou. Dává čistě sinusový zdvih bez ostrých přechodů a je odolný, protože dotyk probíhá po celé kružnici. Hodí se všude, kde má něco jemně stoupat a klesat — vlnící se hladina, dýchající hrudník, houpající se lodička.
Maltézský mechanismus dělá pravý opak. Kolík na otáčejícím se rameni vjede do drážky křížového kotouče, pootočí jej o pevný úhel a vyjede ven; po zbytek otáčky kotouč stojí. Čtyřdrážkový kříž tak vykoná čtvrtotáčku a čeká. Právě tento rytmus — krok, pauza, krok — dělá z automatu vypravěče: figury se přesunou do další polohy a divák dostane čas si ji prohlédnout.
Kotouč se musí během pauzy něčím zajistit, jinak dojíždí setrvačností. Obvykle to řeší kruhový výřez na hnacím rameni, který v době mimo záběr obepíná obvod kříže a blokuje jej.
05 — Tření a uložení
Kluzná ložiska, vůle a odpor, který mechanismus ještě unese
U ručně poháněné hračky se veškerý odpor sečte v ruce toho, kdo točí klikou. Deset hřídelí uložených „skoro dobře“ dohromady znamená mechanismus, který jde ztuha a působí levně. Nejjednodušší kluzné ložisko je vyvrtaná díra v tvrdém dřevě nebo mosazné pouzdro vlisované do dílu. Klíčem je vůle: hřídel se musí volně otáčet, ale nesmí v otvoru házet. U drobných modelů se osvědčuje vůle v řádu desetin milimetru — hřídel má jít zastrčit prsty a při naklonění dílu vypadnout vlastní vahou.
Délka uložení je stejně důležitá jako průměr. Pouzdro kratší, než je průměr hřídele, se rychle rozeběhne do oválu. Delší uložení naopak vyžaduje přesnější souosost, jinak se hřídel zadře. Dvě krátká pouzdra na obou koncích hřídele jsou obvykle lepší než jedno dlouhé uprostřed.
Mazání a materiálové dvojice
Dřevo na dřevo funguje překvapivě dobře, pokud je alespoň jeden díl tvrdý a povrch je vyhlazený. Mosazná hřídel v tvrdém dřevě je klasická kombinace pro malé automaty. Ocel v oceli bez maziva se zadírá. Voskové nebo grafitové mazivo je pro dřevěné mechanismy vhodnější než řídký olej, který do dřeva vsákne a časem zežloutne okolí.
- Osaďte hřídele podložkami tam, kde by se točící díl otíral o stěnu skříně.
- Zkontrolujte axiální vůli — díl, který cestuje po hřídeli, časem vyjede ze záběru.
- Otvory pro hřídele vrtejte oběma stěnami najednou, dokud drží ve svěrce.
- Zápichy pro pojistné kroužky nahradí u dřevěných modelů drobný příčný kolík.
- Ruční odpor zkoušejte při plné sestavě, ne po jednotlivých hřídelích.
- Mazivo nanášejte v malém množství a otřete přebytek, jinak váže prach.
06 — Skříň a figury
Co je vidět nahoře a co zůstává ukryté v podstavci
Automat má dvě poloviny. Nad víkem stojí scéna, kterou má divák sledovat; pod ním je hřídel, převody a vačky, které nikdo vidět nemá. Hranice mezi nimi je vodorovná deska s otvory pro táhla, a právě její návrh rozhoduje o tom, jestli se hračka dá po roce opravit. Vhodné je udělat celou spodní mechaniku jako samostatný rám, který se do skříně vloží a přišroubuje shora — pak lze mechanismus vyjmout, aniž by se rozebíraly figury.
Táhla procházejí deskou co nejsvisleji. Šikmé táhlo tlačí na okraj otvoru a při každém zdvihu ho oválně vydře. Pokud se šikmému vedení nedá vyhnout, doplní se krátká trubička jako vodítko. Otvory se dělají větší, než by bylo nutné, a zakrývají se detailem scény — kamenem, pařezem, drapérií.
Klouby figur
Ramena, křídla a hlavy potřebují jednoduché a opravitelné spoje. Nýt s podložkou, dřevěný kolík zajištěný z jedné strany nebo pevný drátěný očko fungují lépe než lepený spoj, který nelze rozebrat. Rozsah pohybu je dobré omezit dorazem přímo na figuře; jinak se mez pohybu přenáší na táhlo a vačku, kde způsobuje rázy.
Vzhled figury a její kinematika by měly vznikat současně. Rukáv skryje kloub jen tehdy, pokud kloub existuje už ve chvíli, kdy se rukáv navrhuje.
07 — Ladění chodu
Hledání příčiny, když se mechanismus zadrhává
Zadrhnutí má téměř vždy jedno konkrétní místo, i když se projeví na klice. Postup, který šetří čas, je rozpojovat mechanismus odzadu: odpojte táhla figur a otočte hřídelí naprázdno. Jde-li lehce, chyba je nahoře. Jde-li stále ztuha, rozeberte poslední soukolí a opakujte. Během několika kroků se problém obvykle zúží na jednu hřídel nebo jeden záběr.
Užitečné je také otáčet velmi pomalu a poslouchat. Pravidelný odpor jednou za otáčku ukazuje na házející hřídel nebo vačku nasazenou mimo střed. Odpor, který se opakuje několikrát za otáčku, patří k převodu — bývá to jeden poškozený zub nebo příliš malá osová vzdálenost. Odpor, který přichází nepravidelně, obvykle pochází z táhla, jež se někde otírá o skříň.
- Zkontrolujte, zda se hřídele volně otáčejí bez nasazených kol.
- Nasazujte soukolí po jednom a po každém kroku otočte klikou celou otáčku.
- Sledujte přítlak zdvihátek — ztráta kontaktu je stejná závada jako zadření.
- Označte si polohu vaček vůči hřídeli, než cokoliv sundáte.
- Prohlédněte otvory v dělicí desce proti světlu; ovál prozradí šikmé táhlo.
- Teprve nakonec upravujte profil vačky — bývá to nejčastěji obviňovaný a nejméně vinný díl.
Zápisky na tomto webu vycházejí z dílenské praxe a mají povahu poznámek, nikoli normy. Rozměry a poměry berte jako výchozí bod pro vlastní zkoušky, ne jako závaznou specifikaci.
08 — Povrch a údržba
Dokončení, které mechanismu neuškodí
Povrchová úprava se dělá na rozebrané sestavě. Nános laku na hřídeli nebo v ložiskovém otvoru změní vůli natolik, že se mechanismus po slepení nerozeběhne. Praktické pravidlo: co se má otáčet nebo klouzat, zůstane bez nátěru a nanejvýš se vyleští; co je vidět, dostane olej, vosk nebo tenkou barvu.
Údržba hotového automatu je krátká a nepravidelná. Jednou za čas se otře prach z hřídelí, doplní se stopa maziva a zkontroluje se, zda se kolíky nezačaly uvolňovat. Dřevěné díly reagují na vlhkost — mechanismus, který v zimě u topení jde ztuha, bývá v pořádku, jen se mu zmenšily vůle. Pomůže vyrovnaná vlhkost v místnosti spíš než přebroušení dílů.
- Před lepením si nasucho vyzkoušejte celou sestavu.
- Kolíky a hřídele chraňte při lakování kouskem trubičky nebo pásky.
- Nechte lak zcela vytvrdnout, teprve pak měřte vůle.
- Vosk na pohledové dřevo nezanáší strukturu a dá se obnovit.
- Uchovávejte nákres profilu vačky spolu s hotovou hračkou.
- Automat skladujte tak, aby na táhla nepůsobila trvalá zátěž.
